xHighlight maakt presentaties voor je met jouw technische illustraties

In dit blog wil ik jullie graag kennis laten maken met xHighlight. Een tool die gebruikt wordt door zowel Technical Writers als Marketeers. Als je twijfelt of het een goeie tool is binnen het 3DEXPERIENCE Platform? Lees verder!

Ik neem jullie mee in de eerste kennismaking met xHighlight en enkele highlights uit deze tool.

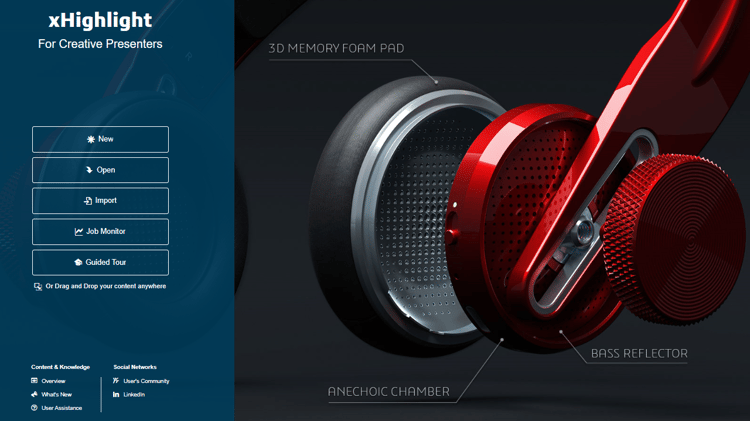

Wat is xHighlight?

De applicatie xHighlight is een cloud based app vanuit het 3DEXPERIENCE Platform. Het verlangt dus geen lokale installatie van de applicatie, omdat deze volledig in de cloud draait.

Het is geschikt voor 3D Product Communicatie de welke door zowel marketeers als technical writers kan worden gebruikt om hun illustraties te maken. Met xHighlight kunnen marketeers interactieve online productgidsen en e-trainingsmateriaal creëren, met de scherpste beelden in een realistische omgeving.

Zo duidelijk dat Technical writers het gebruiken om bijvoorbeeld hun Assemblage instructies mee te maken.

xHighlight biedt daarbij verschillende types van output. Zoals:

• Afbeeldingen (png of jpg)
• Technical Illustrations (SVG)
• Video (MP4, WEBM, MKV)

Laten we eens een aantal key features bekijken uit deze applicatie.

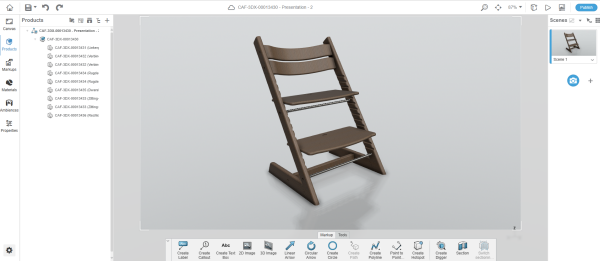

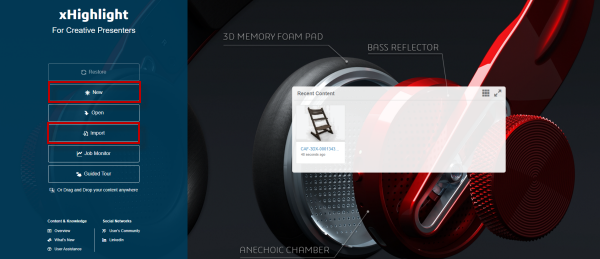

Importeren van een model in xHighlight

Je vind de applicatie binnen het 3DEXPERIENCE Platform. Alle xApps inclusief xHighlight maken gebruik van een 3DXML file. Deze kunnen direct geïmporteerd worden in xHighlight.

Je opent daarmee bijvoorbeeld ook SOLIDWORKS files die opgeslagen zijn op het 3DEXPERIENCE platform heel gemakkelijk in xHighlight.

De file word na het importeren vertaald naar een Presentation file.

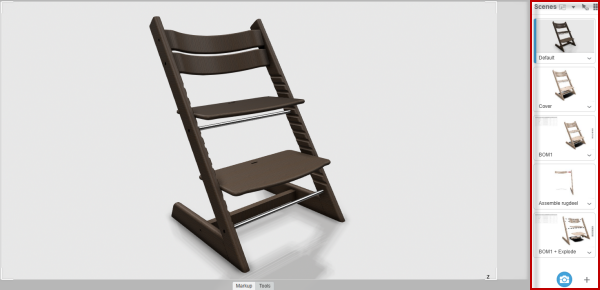

Scènes maken doe je zo

De presentation file zal uiteindelijk gaan bestaan uit scenes. Scenes representeren de verschillende scenes in de presentatie of de verschillende stappen in het Assemblage proces. Maar kunnen bijvoorbeeld ook een Parts list laten zien.

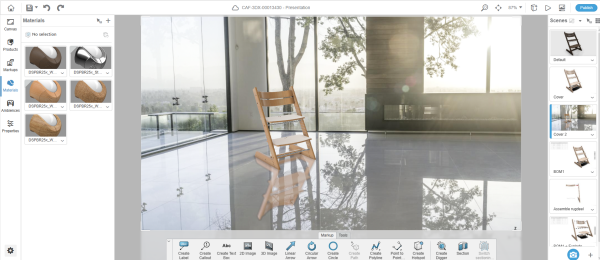

Ambiances & materials

Binnen xHighlight heb je de mogelijkheid om je presentaties en of Assemblage instructies naar de next level te brengen aan de hand van Ambiances en Materials.

Met Ambiances creëert de gebruiker de juiste setting voor het gebruik van het product en komt het daardoor nog meer tot leven.

Daarnaast kan er gebruik worden gemaakt van een materialen database om zodoende verschillende materialen te kunnen toewijzen aan de componenten.

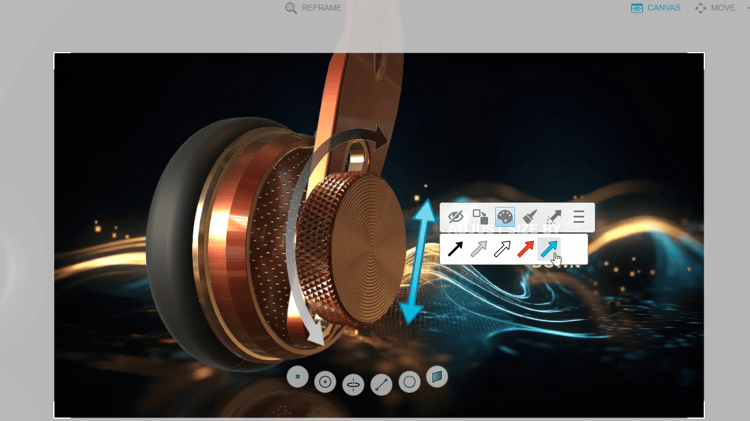

Markups

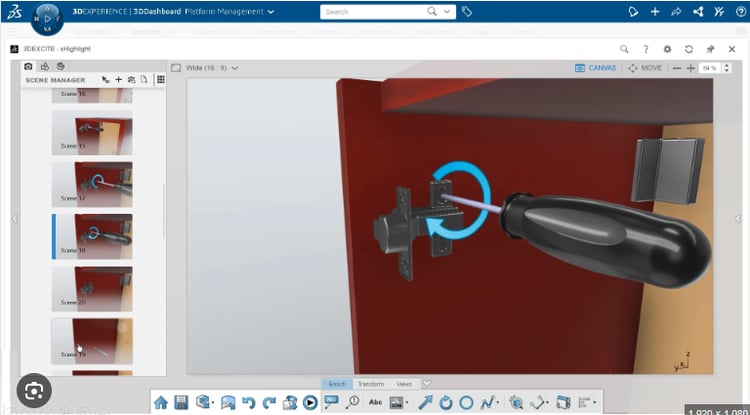

Met markups kunnen pijlen, circulaire pijlen en bijvoorbeeld polylines worden toegevoegd om stappen in je scenes te verduidelijken. In welke richting moet bijvoorbeeld een schroef worden aangedraaid? Dat verduidelijk je bijvoorbeeld met deze markups.

Elke markup kan daarbij helemaal aangepast worden, zodat het perfect in de stijl van bijvoorbeeld je presentatie of instructie past.

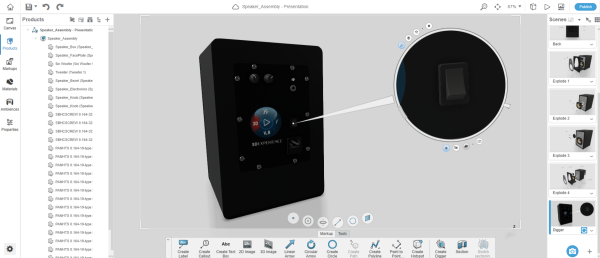

Digger Tool

Binnen xHighlight kennen we de de Digger tool. Met deze tool kunnen de details uit het model/ontwerp verduidelijkt worden. Het werkt in principe als een soort vergrootglas.

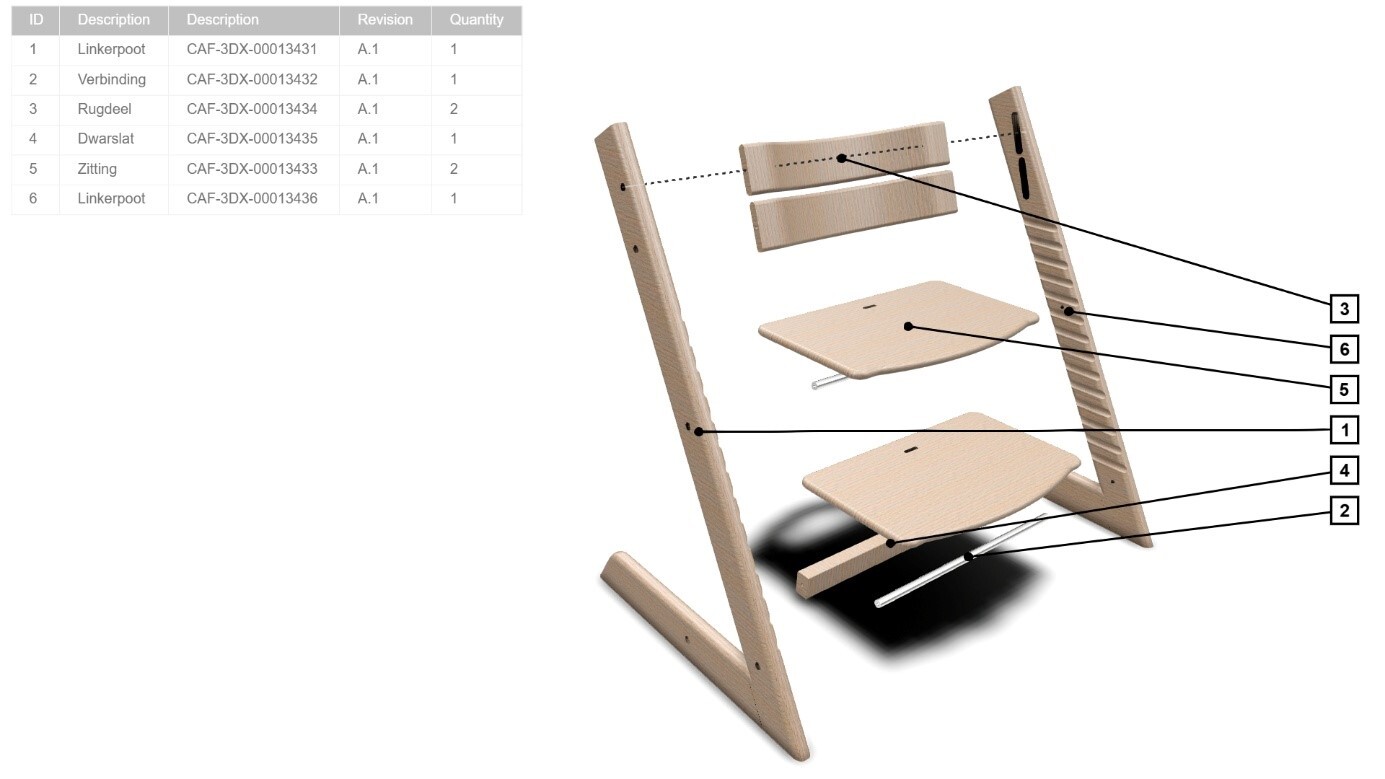

Parts List

Een niet te missen stuk informatie in een Assemblage instructie, is natuurlijk een Parts list. Met de Parts list kan een complete lijst aan componenten van de Assembly worden weergegeven.

Per component kan een (BOM) ID worden toegekend en kunnen verschillende kolommen met properties worden weergegeven.

Daarnaast is de Parts list naar eigen smaak op te maken op basis van kleur, grootte of lettertype.

Design wijziging

Elk CAD model ondergaat eens in de zoveel tijd een aanpassing. Om te voorkomen dat illustraties/afbeeldingen opnieuw moeten worden gemaakt, zal xHighlight automatisch het model updaten, zonder dat de illustraties/afbeeldingen opnieuw moeten worden opgezet.
