SOLIDWORKS Electrical 3D

SOLIDWORKS Electrical 3D integreert de ontwerpgegevens voor elektrische schema’s met SOLIDWORKS 3D CAD en stelt je in staat om elektrische componenten in het 3D CAD model te plaatsen.

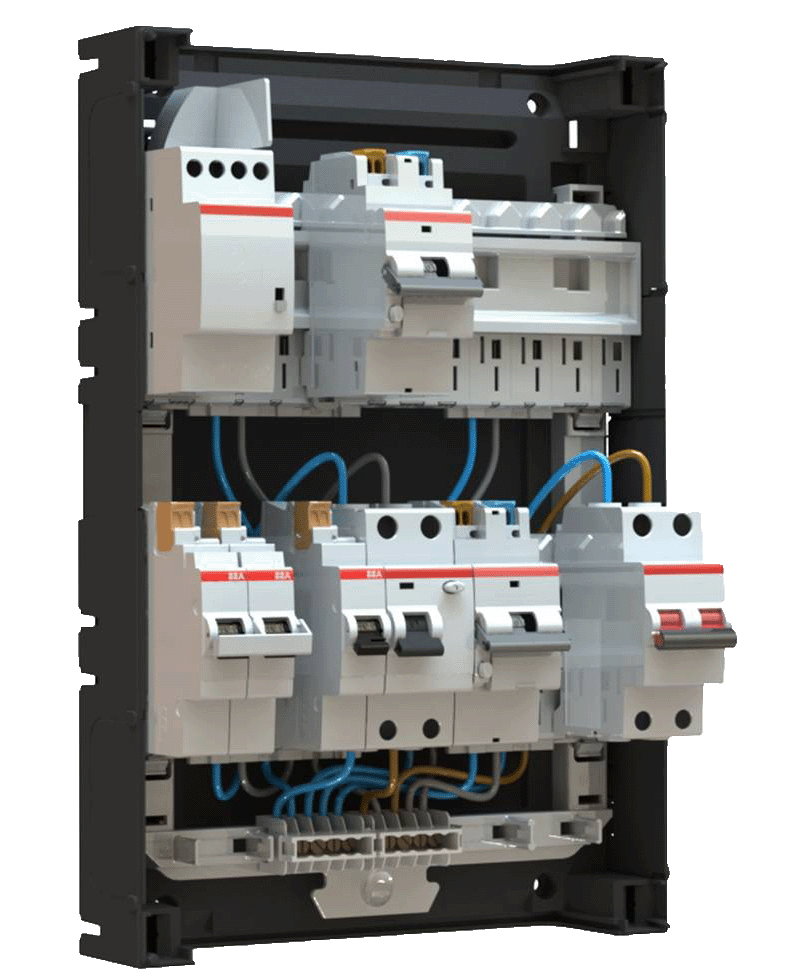

solidworks-electrical-3d-header_transparant
Verbetert jouw elektrotechnisch systeemontwerp op alle fronten

SOLIDWORKS Electrical 3D


Ontdek hoe makkelijk je een elektrisch ontwerp maakt
Gebruik de uitgebreide bibliotheek en voeg eenvoudig componenten toe. Maak automatisch de verbindingen. Laat ze automatisch met elkaar verbinden of hergebruik bestaande ontwerpen.

Ervaar hoe snel de documenten worden gemaakt
Blokschema’s, aansluitschema’s en stuklijsten worden automatisch gegenereerd. Hierdoor blijven ze altijd actueel.

Zie hoe je samenwerkt in 3D
Ontwerp gelijktijdig het elektrisch schema en de mechanica in één ontwerp. Alles blijft gesynchroniseerd om fouten te voorkomen.

visiativ-bg-4

SOLIDWORKS Electrical 3D

SOLIDWORKS Electrical biedt een breed scala aan functies voor het maken van elektrische schema’s en 3D ontwerpen

Eindelijk! Geïntegreerd elektromechanisch ontwerpen.

Ontdek conflicten met het mechanische ontwerp
Voeg componenten uit het elektronische schema toe aan het 3D model en controleer of het past.

Werk synchroon aan het mechanisch ontwerp
Laat ontwerpteams gelijktijdig werken voor het sneller plannen van kabels, draden en kabelbomen in het 3D model.

Breng automatisch draden en kabelbomen aan
Door de autorouting functie worden draden, kabels en kabelbomen automatisch in het 3D model aangebracht. Makkelijk, snel en op de juiste lengte.

solidworks-electrical-3d-01

Werk beter samen. Real time integratie van elektrische schema’s en 3D CAD

Samenwerking
Werk gelijktijdig aan hetzelfde project met meerdere gebruikers.

Real time synchronisatie
Alle ontwerpgegevens worden in real time en bi-directioneel gesynchroniseerd tussen schema’s en het 3D model.

Voorkom fouten bij wijzigingen
Combineer de stuklijst van het elektrisch schema en het 3D CAD model in één uniforme stuklijst.

Gegevensuitvoer naar productie
Templates aanpassen om specifieke productiekosten en productiegegevens in te voeren, zoals materiaal, arbeid, productiesnelheid en startkosten.

solidworks-electrical-3d-02

Ontwerp elektra in 3D en er gaat een wereld voor je open

Met SOLIDWORKS Electrical 3D ben je niet meer jaloers op de mogelijkheden die een 3D CAD engineer heeft.
3D CAD was een revolutie in de CAD wereld. Nu is het ook mogelijk om alle voordelen van ontwerpen in 3D te combineren met elektrotechnisch ontwerpen. SOLIDWORKS Electrical 3D geeft een extra dimensie aan het ontwerpen van systeemkasten. Ontwerp sneller door gebruik te maken van een uitgebreide bibliotheek met kant en klare componenten. Hiermee weet je vooraf (en niet achteraf) of het allemaal gaat passen.

Sla de brug tussen MCAD en ECAD engineers

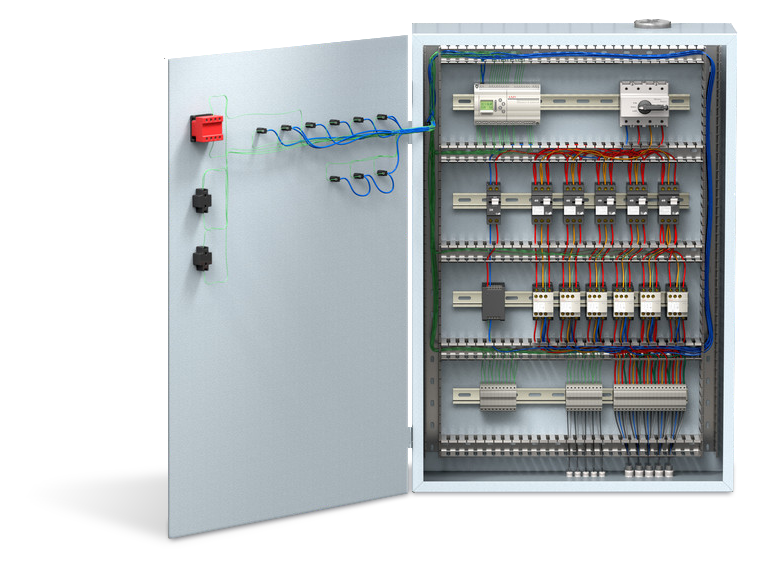

Electrical_Camera_2

Kabelbomen ontwerpen lastig..? Welnee!

Krachtige functies die je veel werk uit handen nemen
SOLIDWORKS neemt je veel werk uit handen met het maken van kabelbomen. Op basis van het elektrisch schema bedraad Auto-routing technology alle componenten automatisch op de juiste wijze. Met de 3D Rout Harness functie kan vervolgens connectoren worden toegevoegd en de benodigde kabellengtes worden bepaald. Het resultaat? Een foutloos ontworpen elektrakast zoals het bedoeld is.

Electrical_kabelbomen_3
Referenties

Wat vinden onze klanten?

  • Visiativ
    Stefan Kuhlman
    Visiativ is een bedrijf die erg goed is in het geven van trainingen. Ze nemen alle tijd voor je en is echt een aanrader. De sales Chantal Schipperheijn is erg vakkundig en geeft het juiste advies op...
  • Visiativ
    Nathan Gutz
    Ik heb voor de designer van mijn startup SOLIDWORKS Premium gekocht. Dit was nieuw voor mij, dus hiervoor had ik wat extra support nodig. Visiativ heeft mij perfect geholpen, waardoor we nu al een...
  • Visiativ
    Eric Louwers
    Als startende ondernemer ben ik terecht gekomen bij Visiativ. Daar heeft Chantal mij geholpen bij het krijgen van een entrepreneurs programma. Regelmatig contact gehad over hoe het programma beviel...
  • Visiativ
    Vladimir Yaroshenko
    Een paar jaar geleden heb ik de eerste Solidworks licentie gehuurd via Visiativ, waarna ik veel meer kreeg dan alleen een licentie. De service van dit bedrijf staat heel hoog in het vaandel. Bij elke...
  • Visiativ
    Eric Johnson
    Centerline (Windsor) Limited
    We hebben tooling gerelateerde problemen en herwerk tot 90% verminderd en de programmeertijd op de vloer tot 75% verminderd – en daardoor leveren we op tijd en binnen het budget.
  • Visiativ
    CEO
    Europese line builder voor bakkerijen
    Toen we een project van meerdere miljoenen moesten opleveren bij de klant, kwamen we er achter dat de machines niet in het gebouw paste, met vertragingen en boetes tot gevolg. Door gebruik te maken...
  • Visiativ
    CEO
    Kobelco Construction Machinery
    De adoptie van de 3D virtuele assemblage door Kobelco bouwmachines zorgde voor een vermindering van ontwerptijd van 60% en backoffice-activiteiten met 50%

Veelgestelde vragen

  • SOLIDWORKS Electrical 3D wordt ingezet om elektrische systemen in 3D te modelleren.

  • Met de SOLIDWORKS Electrical 3D oplossing modelleer je het elektrische systeem in 3D. Componenten plaats en sluit je aan in 3D en ook bepaal je eenvoudig draadlengtes en kabelbomen. 2D-schema’s en 3D-modellen worden automatisch gesynchroniseerd, dus iedereen is altijd up-to-date.



  • Als je meer wilt weten over de prijs van SOLIDWORKS Electrical 3D, vraag dan een offerte aan. Ga naar de homepage en klik rechts bovenaan op 'Offerte aanvragen'.



  • Als je meer wilt weten over de prijs van SOLIDWORKS PDM Standard, dan kun je altijd een vrijblijvende offerte aanvragen. Ga naar onze homepage en klik rechts bovenaan op 'Offerte aanvragen'.
