SOLIDWORKS Electrical Schematic

Ontwikkel snel en eenvoudig jouw elektrische schema’s met deze krachtige applicatie.

Teken snel en gemakkelijk jouw elektrische schema’s

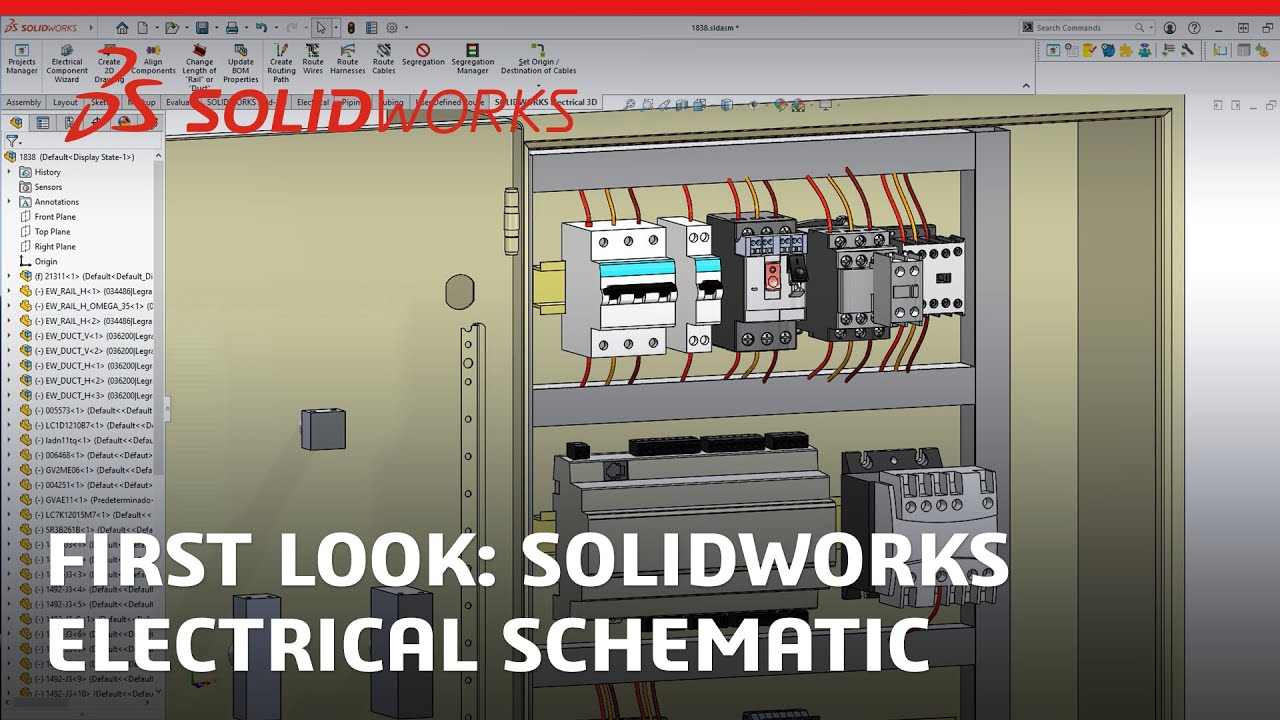

Wat is Electrical Schematics?

✔ Eenvoudig te gebruiken
Zie hoe snel elektrische schema’s op te zetten zijn.

✔ Krachtige opties
Intelligente functies, krachtige mogelijkheden.

✔  Documentatie
Met SOLIDWORKS Electrical Schematics genereer je alle benodigde documentatie met een druk op de knop.

Waarom kiezen voor SOLIDWORKS Electrical Schematic?



  • Functies met veel intelligentie. Je schema staat er snel en reageert slim op wijzigingen.

  • Duizenden symbolen, OEM-componenten en bestanden van alle koopdelen.

  • SOLIDWORK Electrical Schematics beschikt over een moderne en krachtige interface.

laptop-fade
SOLIDWORKS Electrical vereenvoudigt het maken van elektrische schema’s

Maak elektrische schema’s sneller dan ooit

Vereenvoudig het gebruik van connectoren
Gebruik de krachtige dynamische connectorfuncties die het maken, ontwerpen en gebruiken van connectoren versimpelt.

Automatische ontwerptools
Stroomlijn en vereenvoudig allerlei tijdrovende ontwerptaken zoals PLC aansluitingen en aansluitingen met kruisverwijzingen.

Hergebruik bestaande data
Gebruik de ingebouwde symbolenbibliotheek voor onderdelen van toeleveranciers en bestaande ontwerpen met behoud van kenmerken en verbindingen.

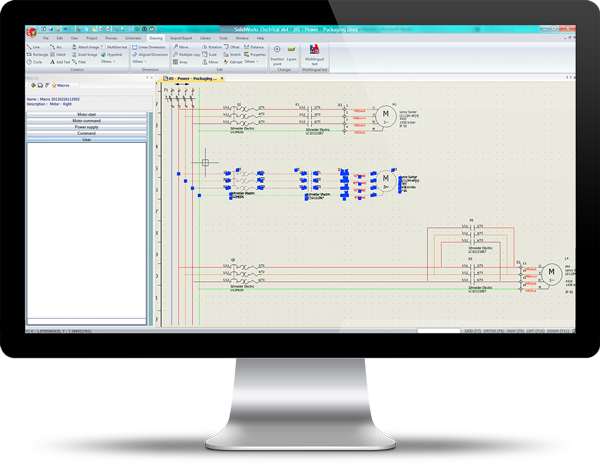

solidworks-electrical-schema-tekeningen-1
Slimme functies helpen je betere elektrische schema’s te maken

En… maak ze beter

Ontwerp via Design Rules
DRC-rapporten (Design Rules Checks) geven je feedback over de ontwerpintegriteit.

Verkrijg inzicht in het ontwerp
Bereken de vermogenseigenschappen van circuits zoals spannings- en vermogensverlies in kabels.

Werk volgens industriële standaarden
Configureer SOLIDWORKS Electrical voor ondersteuning van industrienormen, zoals DIN, JIS, ANSI en ISO.

Rethink-Robotics-Camera-5-Final
Electrical Schematic geeft je grip, overzicht en controle over jouw elektrische documentatie

Behoud voortaan volledige controle

Verlies geen onnodig veel tijd meer door het zoeken en oplossen van fouten in het elektrisch ontwerp. Met SOLIDWORKS Electrical Schematics behoud je het overzicht en worden elektrische schema’s geautomatiseerd. Hierdoor worden de vele aansluitingen, zoals PLC I/O’s, voortaan altijd correct geplaatst. Je minimaliseert de kans op kostbare aanpassingen in een laat ontwerpstadium.

schematic-design-tools-transparant
Wissel in realtime gegevens uit tussen ECAD en MCAD

Samenwerken zonder samen te werken

Laat de elektrische en mechanische engineer beter samenwerken. De realtime bi-directionele verbinding tussen SOLIDWORKS Electrical en SOLIDWORKS 3D CAD zorgt ervoor dat beide disciplines op de hoogte blijven van elkaars vorderingen. Dit voorkomt onnodige fouten, discussies en tijd. Nu is 1+1 eindelijk een keertje echt 3!

Sla de brug tussen MCAD en ECAD engineers

bi-directionele-960x348
Gebruik je elektrische schema als basis voor al jouw elektrotechnische documentatie

De slimste manier van documenteren

Genereer automatisch de juiste documenten. Op basis van het elektrische schema wordt de gewenste documentatie voor je gegenereerd. Met SOLIDWORKS Electrical Schematic lever je documenten zoals BOM’s, klemlijsten, kabellijsten en schema’s aan die altijd de juiste versie hebben en op elkaar zijn afgestemd. En het mooiste is… het kost je eigenlijk helemaal geen tijd.

Het eenvoudigste ontwerpsoftware voor elektrische schema’s. Hoe weinig je het ook gebruikt.

Makkelijk te leren. Makkelijk te gebruiken.

SOLIDWORKS Electrical Schematics is zeer intuïtief in gebruik. De alom geprezen SOLIDWORKS interface zorgt ervoor dat jij en je team zeer snel aan de slag kunnen met het ontwerpen van elektrische schema’s. En eenmaal geleerd vergeet je het nooit meer. Het is eigenlijk net als fietsen.

makkelijk-te-leren
Grootste SOLIDWORKS reseller van Europa

Waarom SOLIDWORKS via Visiativ?

  • SOLIDWORKS training

    Bekijk het trainingsaanbod voor alle SOLIDWORKS pakketten. Ons trainingsmateriaal is altijd up-to-date en in veel gevallen Nederlandstalig.

    Naar trainingen >

  • Helpdesk

    Onze gecertificeerde SOLIDWORKS experts helpen je vlug en adequaat, zodat je ontwerpproces snel terug op schema ligt.



    Naar helpdesk >

  • SOLIDWORKS seminars

    Tijdens onze goedbezochte technische seminars leer je alles over de mogelijkheden van de diverse SOLIDWORKS pakketten.



    Naar agenda >

  • Consultancy

    Laat een van onze ervaren experts checken of je alles uit SOLIDWORKS haalt en advies uitbrengen voor slimme verbeteringen.



    Naar consultancy >

  • Implementatie

    Onze ervaring op implementatiegebied staat garant voor een optimaal werkende SOLIDWORKS installatie op maat.



    Meer informatie >

  • Upgrades

    Gun jezelf de zekerheid van helpdesksupport en de allerlaatste updates en features met een SOLIDWORKS onderhoudscontract.

    Naar onderhoudscontracten >

Veelgestelde vragen

  • SOLIDWORKS Electrical Schematics is een tool voor het ontwerpen van elektrische systemen voor machines en producten.

  • Met de SOLIDWORKS Electrical Schematics ontwerp je eenvoudig 'single line' schema's en genereer je automatisch rapportages en maak je eenvoudig PLC-schema's.

  • Wil je meer weten over de prijs van SOLIDWORKS Electrical Schematic? Vraag dan een offerte aan! Ga naar de homepage en klik rechts bovenaan op 'Offerte aanvragen'.

  • Ben je benieuwd naar de prijs van SOLIDWORKS Electrical? Doe dan een offerte aanvraag! Ga naar de homepage en klik rechts bovenaan op 'Offerte aanvragen'.
