Schroef je draden op met SOLIDWORKS Cosmetic Thread

Wil je de schroefdraad goed zien bij het schetsen in SOLIDWORKS? Daarvoor zijn een aantal opties in SOLIDWORKS. De standaardsetting voor de ‘Overall Drafting Standard’ is ISO, en dat ziet er zoals onderstaand uit.

Overal Drafting Standard

ISO

We beginnen deze blog met de settings voor parts, daarna volgt assemblies en tot slot hoe je de weergave wijzigt door middel van model items.

Hoe verander ik de weergave van schroefdraden op part-niveau?

Voer de volgende 3 stappen uit om de grafische weergave van schroefdraden te veranderen.

Controleer:

  1. Controleer in ‘Hole Specification of je gebruikt maakt van ‘Tapped Hole’ en ‘Cosmetic Thread’.

Tapped hole Cosmetic Thread-1

  1. Zorg er voor dat ‘Hide all types’ en ‘View Top Level Annotations’ aan staan.

view top level Annotations

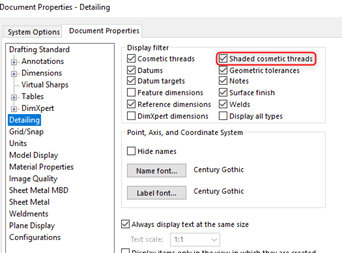

  1. Vink bij ‘Document Properties’ -> ‘Detailing’ -> ‘Shaded Cosmetic Thread’ aan.

Shaded cosmetic thread

Met deze settings krijg je onderstaand resultaat. Wel zo fijn dat de weergave van de draad realistisch is.

Schroefdraad part

Je kunt deze instellingen ook veranderen via ‘Annotations’ -> ‘Details’.

Details

Annotation Properties

Verander de weergave van schroefdraden op Assembly-niveau

Ook op Assembly-niveau kun je de weergave wijzigen. Zet dan onder de ‘Hide All Types’ ook ‘View Top Level Annotations’ en ‘View Component Annotations’ aan.

Schroefdraad AssemblySchroefdraad Assembly menu

Tip: als je haaks op het aanzicht kijkt krijg je een driekwart cirkel te zien dit zowel op part als Assembly-niveau.

haaks aanzicht

Drawings van assemblies

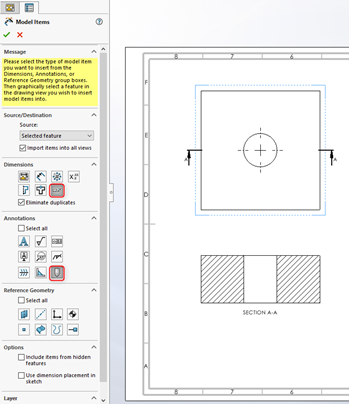

Maak je een Drawing van een part dan zie je vanzelf schroefdraden. Bij Drawings van Assemblies is dit niet zo. Maak dan gebruik van ‘Model Items’ om deze data toe te voegen. Gebruik de ‘Call Out’ om de maten en details van de draad toe te voegen en de ‘Cosmetic Thread’ om de driekwart cirkel en draad lijnen toe te voegen. Et voilá, het is gelukt.

Model Items

Bovenaanzicht drawing

Zie je liever een stippellijn? Je kunt dit instellen onder ‘Document Properties’-> ‘Line Font’ -> ‘Cosmetic Thread’.

Document properties
