In mijn blog over SOLIDWORKS filenamen in 3DEXPERIENCE is benadrukt hoe cruciaal het is dat bestandsnamen uniek zijn. Dit is essentieel omdat SOLIDWORKS op deze manier referenties zoekt. Als dit niet consistent gebeurt, kan dit leiden tot verwarring en problemen, zoals fouten in samenstellingen of verkeerde referenties.
Binnen 3DEXPERIENCE zijn er verschillende velden die kunnen worden aangestuurd, waaronder Title. Dit is de daadwerkelijke titel van je onderdeel. Hoewel de autoname tool standaard de automatische naam in zowel de bestandsnaam als de title plaatst (zie dit blog), kun je de Title ook gebruiken om meer herkenning in je systeem te creëren.
Wat is de Title precies?

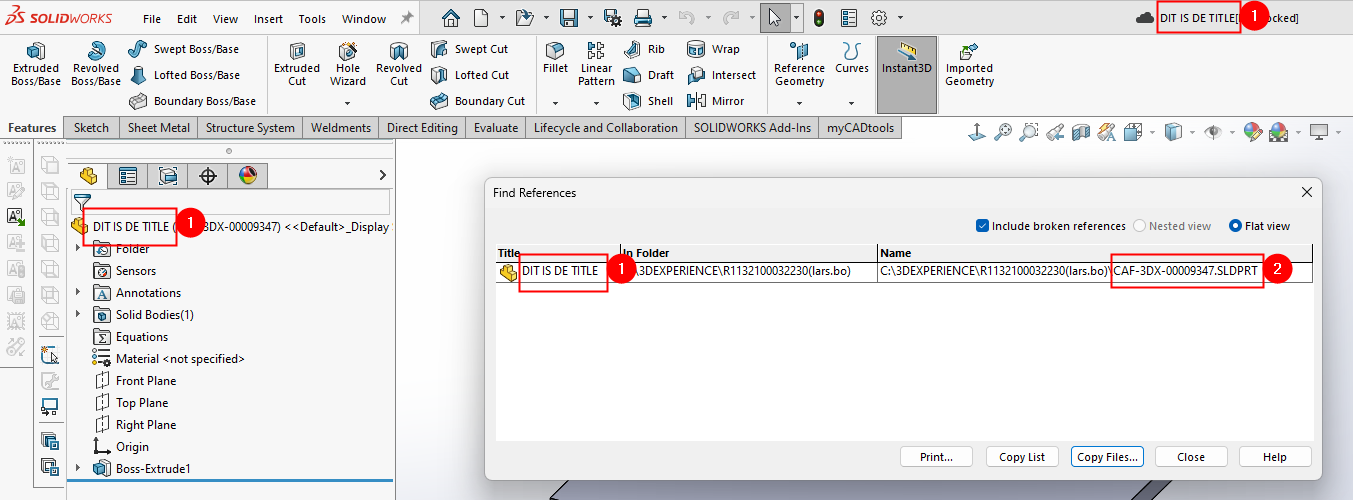

De Title kan je een beetje vergelijken met de titel van een lied of een boek. In SOLIDWORKS en 3DEXPERIENCE wordt dit het meest duidelijk met een plaatje. In onderstaande afbeelding zie je wat de Title (1) is in SOLIDWORKS en 3DEXPERIENCE. Daarnaast heb ik ook een vergelijk gemaakt naar de filename (2):

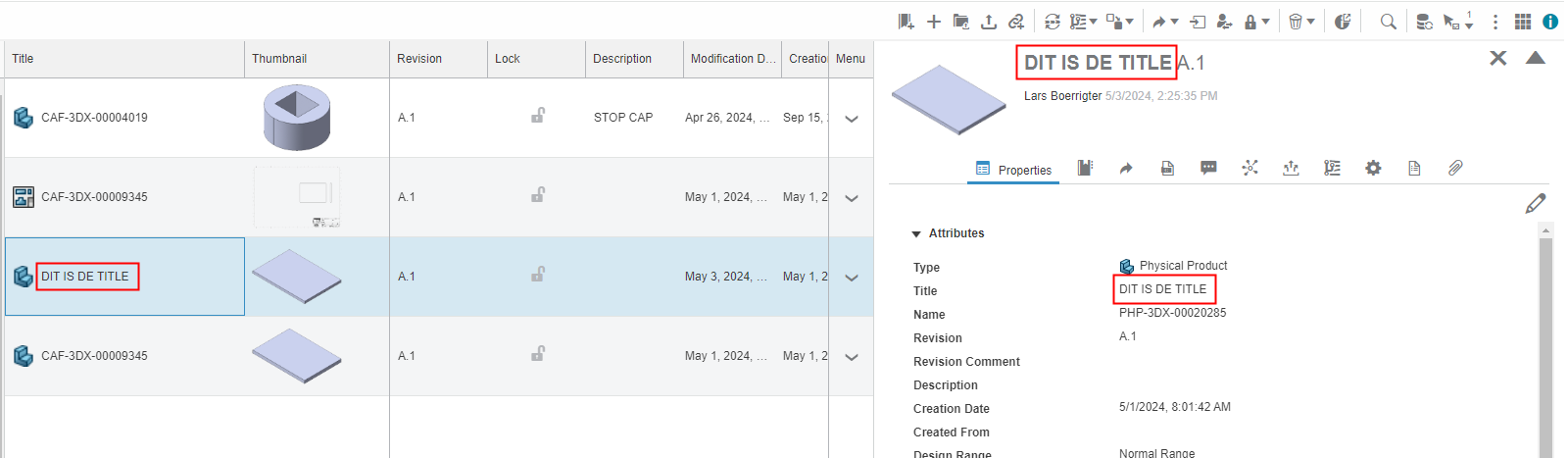

Je ziet dat de filename een onherkenbaar nummer is. Deze is gegenereerd door de autoname tool in 3DEXPERIENCE. De Title zie je in de Feature Tree en bovenin de SOLIDWORKS file terug. Binnen 3DEXPERIENCE is de Title ook iets wat terugkomt:
Standaard zonder aanpassingen

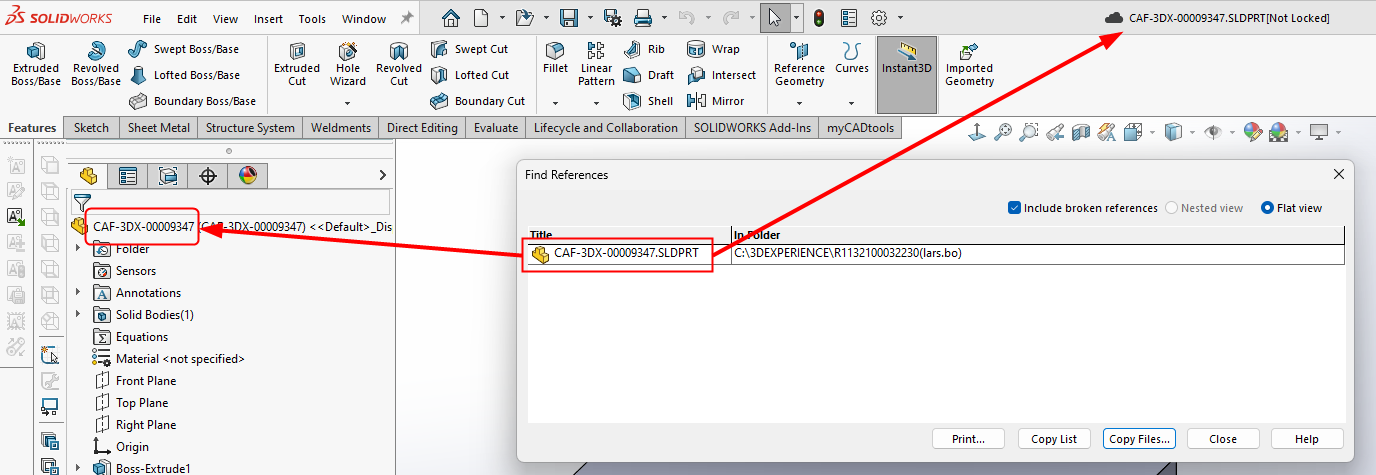

Door de standaardinstellingen van de autoname tool wordt de Title automatisch gegenereerd met een onherkenbaar nummer, wat er als volgt uit ziet:

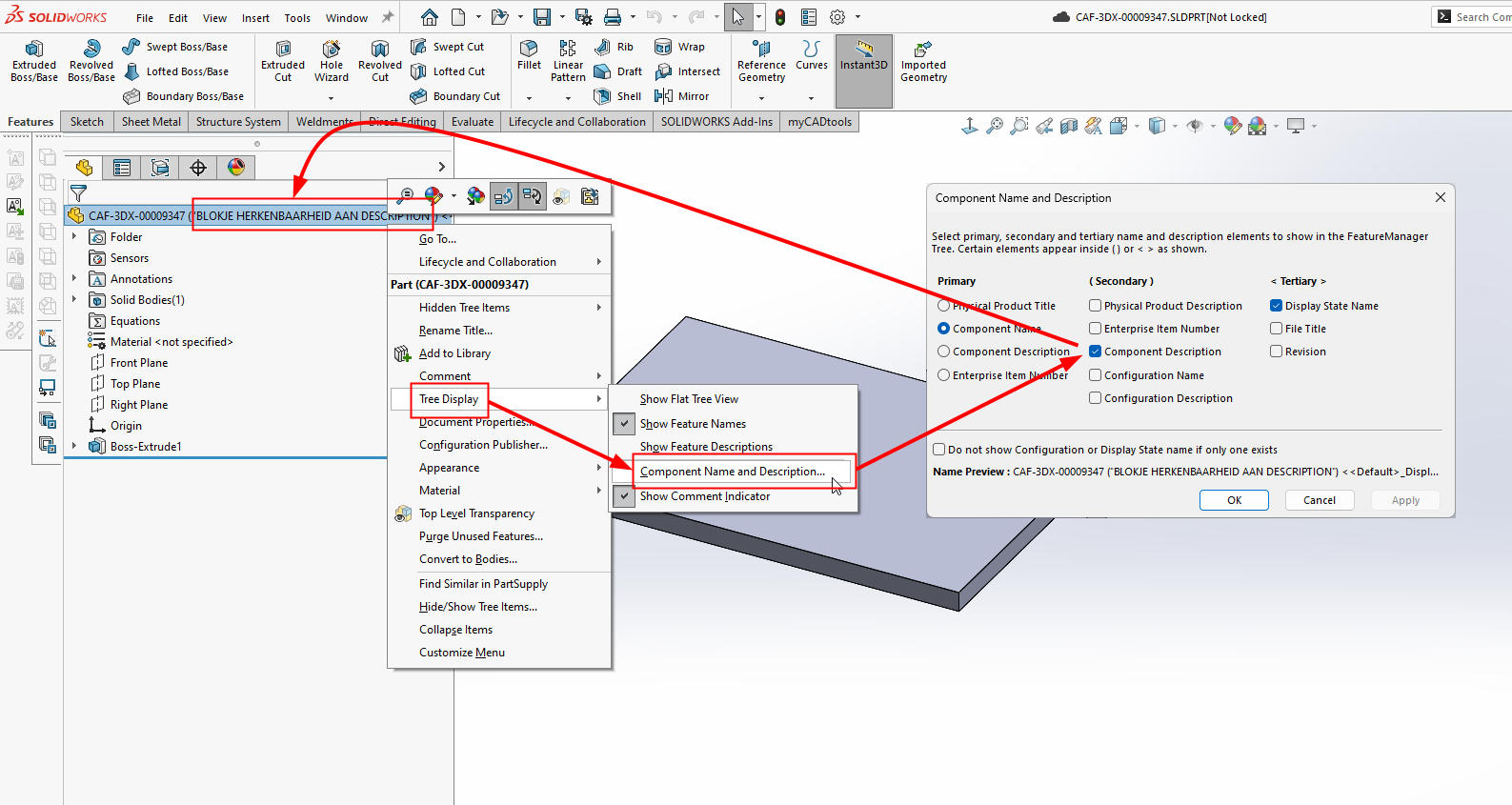

Dit kan echter worden aangepast door de Tree Display aan te passen, waardoor je meer herkenbaarheid in de feature tree kunt creëren:
Op deze manier kun je bijvoorbeeld een beschrijving van het onderdeel laten zien, wat de beste en meest betrouwbare werking bevordert. Daarnaast biedt deze aanpassing de mogelijkheid om te zoeken en te filteren op metadata.
Extra mogelijkheden door gebruik van de Title

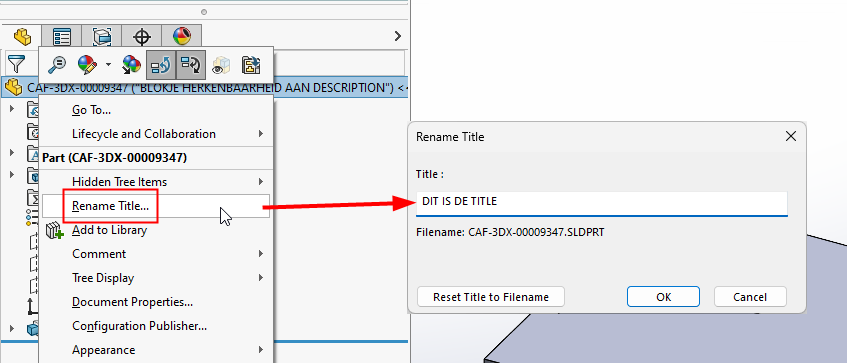

Zoals eerder in dit blog benadrukt werd, biedt het platform de mogelijkheid om de Title aan te passen. Hierdoor kun je unieke bestandsnamen behouden, terwijl je de weergave voor jezelf herkenbaarder maakt. Met de functie 'Rename Title' kun je de Title een meer betekenisvolle naam geven:

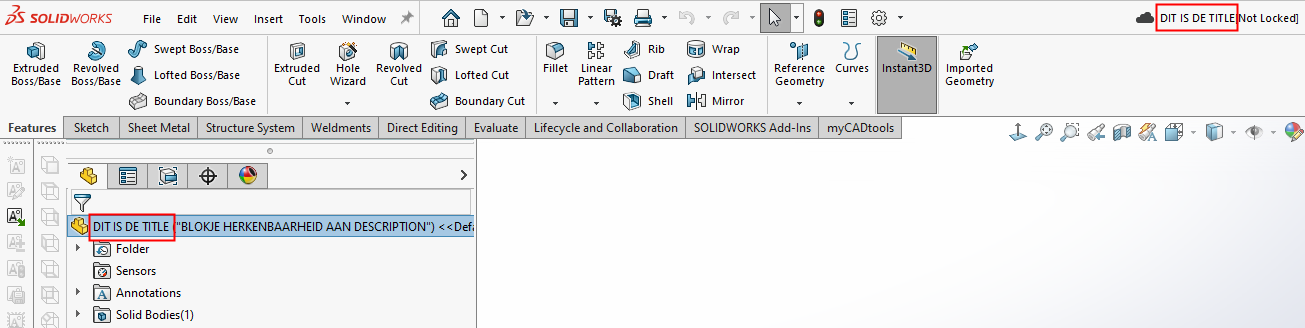

Na het aanpassen hiervan zal deze zichtbaar zijn in de feature tree en bovenin de SOLIDWORKS-file:

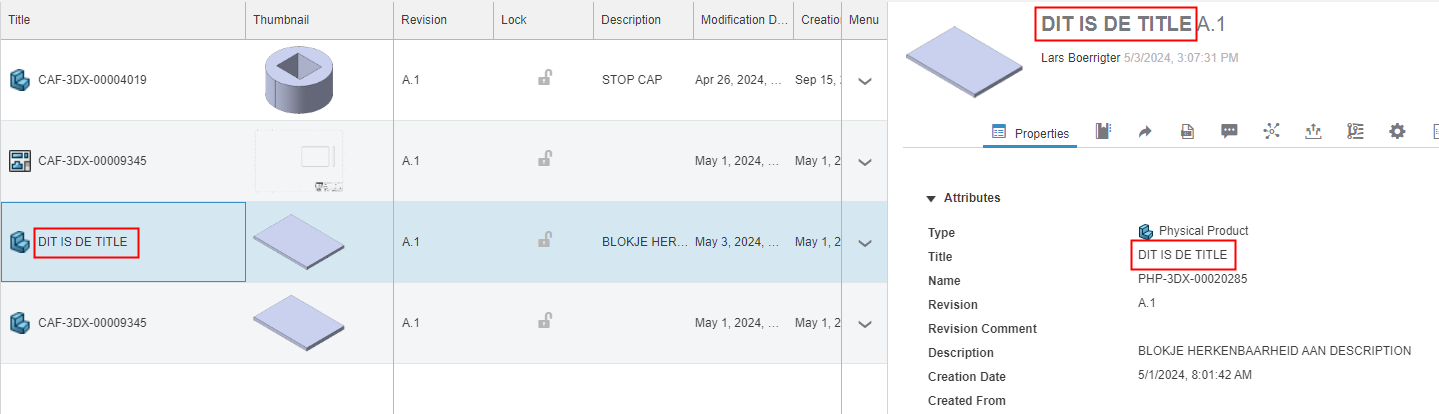

Dit heeft vervolgens een directe link met het Title veld in 3DEXPERIENCE. Zodra de wijzigingen zijn opgeslagen, zal dit ook daar zichtbaar zijn:
Heb je interesse om meer te weten te komen over 3DEXPERIENCE en wil je graag verder praten? Neem dan gerust contact met mij op of een van mijn collega's! We staan klaar om al je vragen te beantwoorden en je verder te helpen met het platform.
